在电加热、导热油、工业热处理等各类加热设备中，铜管是换热、导温、流体输送的核心构件，而铜管焊接质量，直接决定整套加热设备的换热效率、耐压密封性与使用寿命。劣质焊接会出现漏液、导热断层、高温开裂等故障，不仅大幅降低加热设备产能，还会带来漏电、介质泄漏等安全隐患。规范、成熟的铜管焊接工艺，是加热设备生产制造与后期维保不可忽视的关键环节。

加热设备工况特殊，铜管长期处于高温、冷热交替、承压循环环境，对焊接接头的耐热性、气密性、结合强度要求远高于普通水暖管路。加热设备常用紫铜管导热系数高、塑性好，但高温下易氧化，焊接时极易生成氧化皮堵塞管路，造成换热不畅；若焊接熔合不充分，冷热反复收缩膨胀后焊缝会产生微裂纹，导热油、冷却水、蒸汽等介质渗漏，轻则加热功率衰减，重则整机停机报废。因此铜管焊接不能照搬普通民用管路操作，必须适配加热设备的高温承压工况定制工艺。

目前加热设备行业主流采用银钎焊、磷铜钎焊两种铜管焊接方案，适配不同功率、温度区间的加热设备。磷铜钎焊无需额外助焊剂，成本适中，适合中低温水加热、小型电加热设备铜管对接，焊缝本身含脱氧成分，能减少铜管内壁氧化层，保证换热通道通畅；银钎焊焊缝韧性、耐高温、耐压性能更强，多用于高温导热油炉、大功率工业热处理加热设备，可承受 300℃以上长期高温循环，焊缝抗热疲劳能力突出，应对设备启停带来的剧烈温度波动不易开裂。

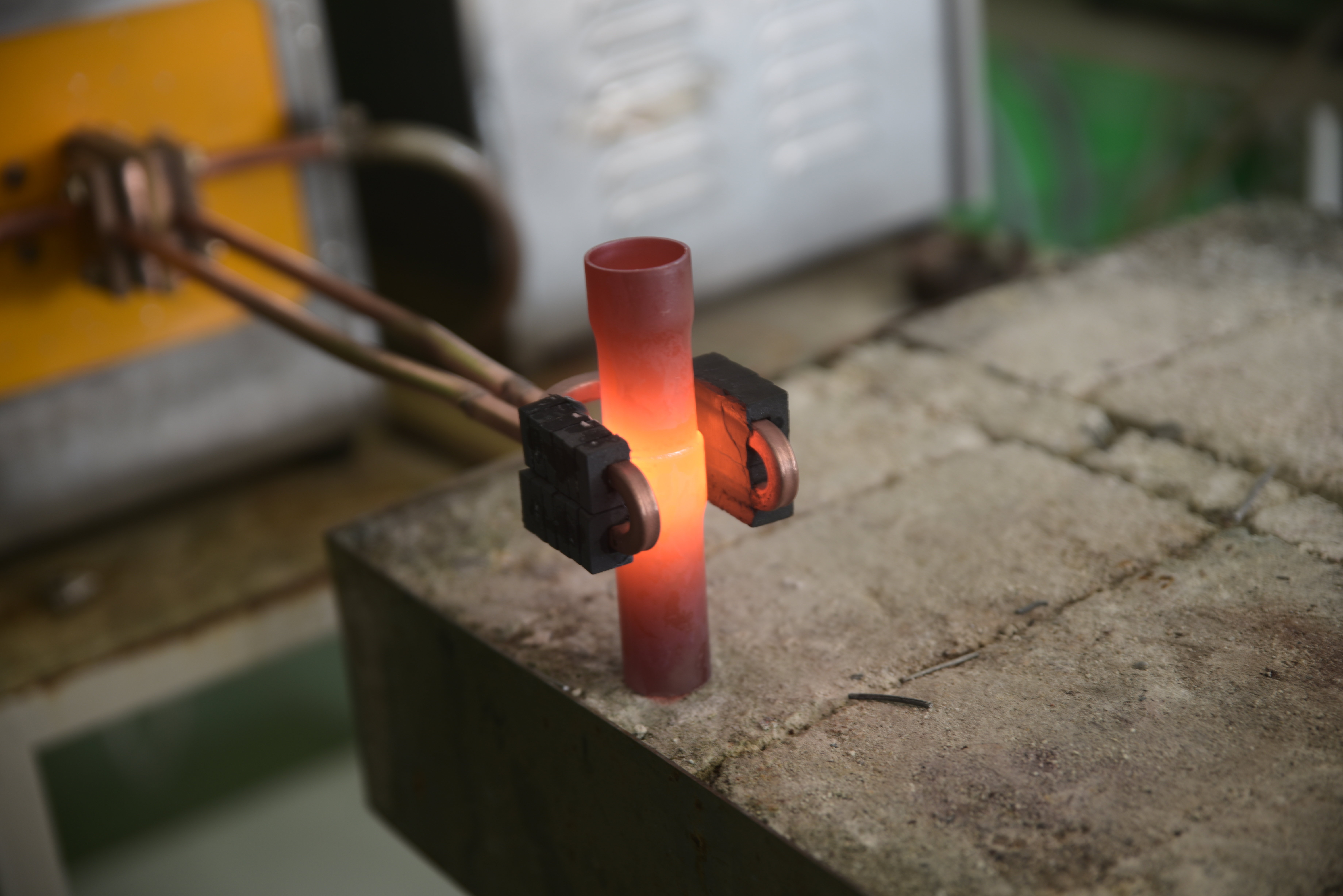

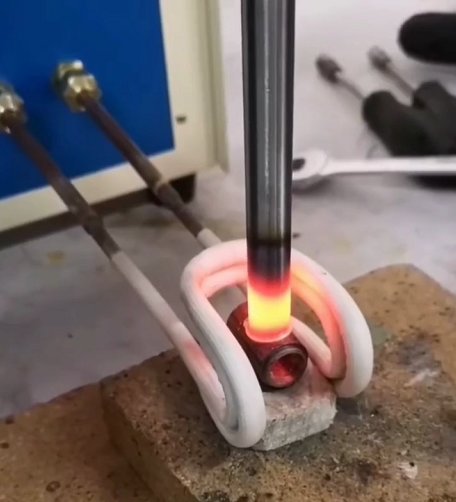

完整的铜管焊接流程分为预处理、定位焊接、冷却清理、试压检测四大步骤，每一步都影响加热设备长期稳定性。焊接前预处理是基础，铜管坡口、插接部位必须用砂纸、钢丝刷打磨去除氧化层、油污，油污高温碳化后会形成夹渣，破坏焊缝致密性；插接间隙严格控制在 0.05-0.2mm，间隙过大焊料填充不实，间隙过小焊料无法渗透，加热设备承压运行时极易渗漏。焊接加热环节讲究均匀控温，禁止单点猛火灼烧铜管，局部过热会让铜管晶粒粗大，管壁变软变薄，长期高温工作易鼓包破损；火焰需环绕铜管接头匀速加热，待母材达到浸润温度后送入焊料，依靠毛细作用让焊料完全渗入缝隙，形成饱满均匀的焊层，保障导热与密封双重性能。

焊接完成后不能快速水冷，需自然缓冷，避免焊缝与铜管母材温差过大产生内应力。冷却后清除表面焊渣、残留助焊剂，助焊剂残留会腐蚀铜管，长期使用出现点蚀漏孔。全部工序结束后，必须对加热设备铜管管路做气密性水压试压，按设备额定压力 1.5 倍保压测试，静置无压降才算焊接合格，杜绝出厂后渗漏返工。

不少加热设备故障根源都出自铜管焊接疏漏：小型加热设备常为压缩成本简化打磨、省略试压，短期使用无异常，连续运行数月后焊缝渗漏；大功率高温炉采用磷铜焊替代银焊，长期高温下焊缝脆化开裂，导热油泄漏引发安全风险。优质加热设备制造企业，都会建立标准化铜管焊接作业规范，配套焊工岗前实操考核，从源头规避焊接缺陷。

铜管虽只是加热设备的换热配件，焊接却是串联设备安全与性能的关键纽带。一套工艺规范、焊缝牢靠的铜管焊接系统，既能最大化保留铜管导热优势，提升加热设备热效率、降低能耗，又能延长整机使用寿命，减少后期维修成本。对于加热设备生产厂家与维保从业者而言，吃透铜管焊接工艺细节、严控每道工序标准，才是打造稳定耐用加热设备的根本。
